工業廢水零排放系統解析 PALL DTRO膜技術講解
深圳市恒大興業環保科技有限公司：香港恒大興業科技集團下屬公司，致力于為全國客戶提供最真實有效的綜合性環保服務，尤其是特種DTRO膜技術在高難度工業廢水處理、DTRO廢水零排放、三菱MBR膜、兼氧H3MBR一體化污水處理器、雙氧H5MBR養豬污水處理器等領域的應用研究。
DTRO廢水零排放
我司以美國PALL的特種碟管式膜（DTRO）為核心，推出DTRO工業廢水零排放技術，有效的解決了普通RO膜的回收率低，易污堵等難題。
卷式RO的濃水經過PALL DTRO處理系統進行再濃縮減量化處理，使整個回用水系統的回收率達到90%-95%，大大減少濃縮液的量，從而減少后續蒸發系統的處理量。DTRO膜系統解決了傳統回用水系統回收率較低、濃水量大的問題，大大降低濃水處理系統的投資和運行成本。DTRO膜系統不僅運行穩定，使用壽命長，噸水運行費用也只有10-15元之間，噸水投資費用也遠遠低于MVR或多效蒸發系統，使企業在污水“零排放”實施過程中的投資和運行成本大大降低。
近三年來，DTRO工業廢水零排放技術在我國化工、電鍍、電廠等行業廣泛應用，在深圳、山東、湖北、江蘇等地有10多項成功案例。
二、廢水零排放核心工藝DTRO系統介紹

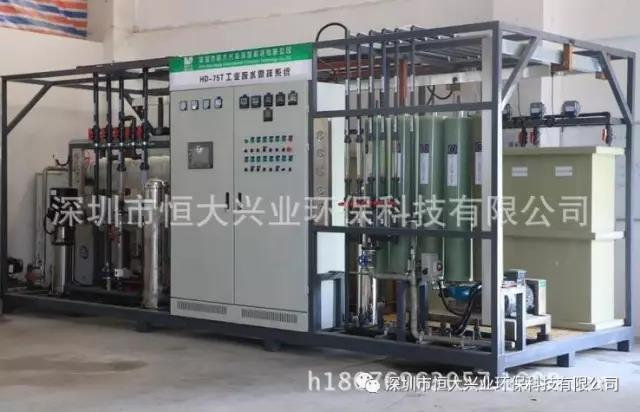

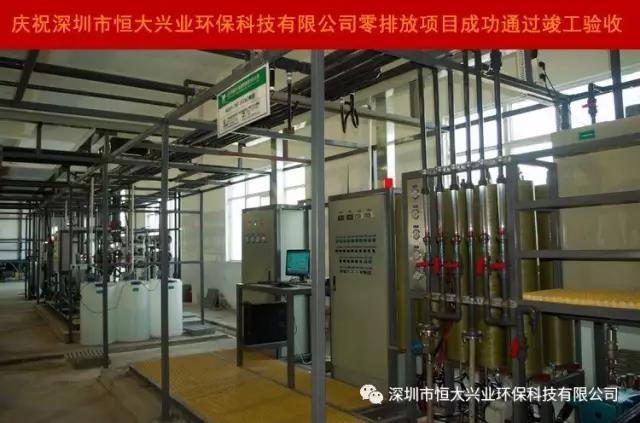

工業廢水零排放工程案例
DT膜技術即碟管式膜技術，分為DTRO（碟管式反滲透）和DTNF（碟管式納濾）兩大類，是一種專利型膜分離設備。該技術是pall公司專門針對零排放和滲濾液處理開發的特種膜產品。
它的膜組件構造與傳統的卷式膜，截然不同，原液流道：碟管式膜組件具有專利的流道設計形式，采用開放式流道，料液通過入口進入壓力容器中，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中（如圖2所示），被處理的液體以最短的距離快速流經過濾膜，然后180o逆轉到另一膜面，再從導流盤中心的槽口流入到下一個導流盤（如圖3所示），從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙”S”形路線，濃縮液最后從進料端法蘭處流出。DT組件兩導流盤之間的距離為4mm，導流盤表面有一定方式排列的放射線。這種特殊的水力學設計使處理液在壓力作用下流經濾膜表面遇放射線碰撞時形成湍流，增加透過速率和自清洗功能，從而有效地避免了膜堵塞和濃度極化現象，成功地延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含砂系數的廢水，適應更惡劣的進水條件。
三、廢水零排放核心工藝之 蒸發器系統

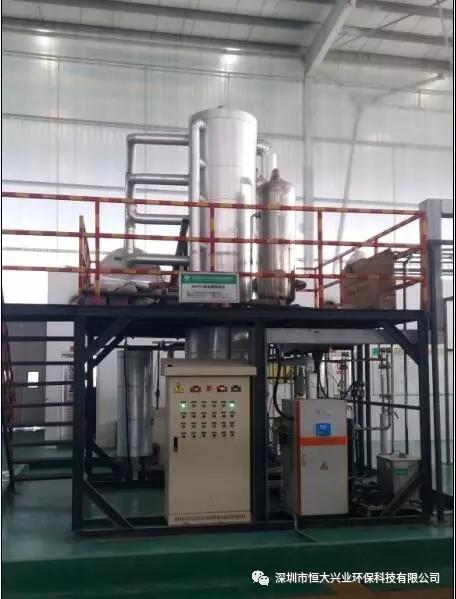

MPVC高效蒸發器
預處理后的廢水進入高效低能耗潔凈蒸發MVPC裝置， 在蒸發裝置內利用熱泵原理，把原液的水蒸發，蒸汽經冷凝后變成蒸餾水排出，經過濃縮后的含鹽廢水降至蒸發器底部，再經泵送至后續結晶系統。

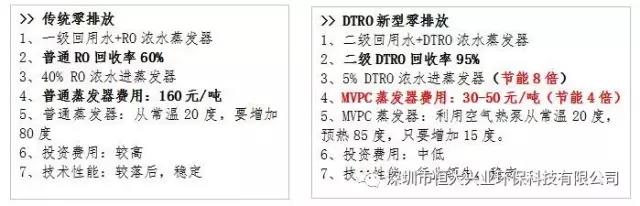

四、DTRO工業廢水零排放傳統RO廢水零排放技術對比
深圳市恒大興業環保科技有限公司經營理念為“環保事業，每一天，為明天！”
主營業務：三菱MBR膜一級代理商、兼氧H3MBR一體化污水處理器、雙氧H5MBR一體化污水處理器、工業廢水零排放系統工程。
